Распиновка VGA разъёма для Samsung SyncMaster, Model Name: 755 DFX L, на случай если порвался кабель, а порядок распайки проводов неизвестен.
Раньше китайцы с корейцами клепали, а может клепают и сейчас, мониторы с "вшитыми" в них проводами для подключения к компьютеру, что жутко не практично с точки зрения заменяемости вышедшего из строя кабеля или VGA разъёма.
Для полной замены такого провода не достаточно просто пойти в ближайший магазин и купить обычный VGA кабель, после чего воткнуть один конец в монитор, а другой в видеокарту компьютера. В случае с "вшитыми в монитор" VGA кабелем нужно разбирать сам монитор!;(

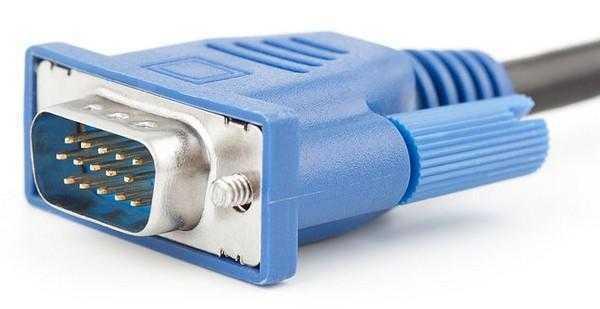

В оригинале VGA разъём (D-Sub 15, DE15M или DB15HD) выглядит следующим образом:
Для большей наглядности внешнего вида VGA разъёма для Samsung SyncMaster, Model Name: 755 DFX L, я постарался "начертить" его ниже как он есть:
Только после полного отключения блокировщика скриптов и рекламы на этом месте появится полезная подсказка/ссылка/код/пример конфигурации/etc!
Итак... Samsung SyncMaster, Model Name: 755 DFX L имеет "вшитый" в монитор кабель, с 15-ти пиновым VGA разъёмом, в котором, как показано выше, отсутствуют 4-я и 11-я "ноги".
Нумерация "ног" VGA разъёма начинается от цифры один и продолжается в низ по спирали. Порядок распиновки проводов и их цвета могут отличатся от общепринятых стандартов, норм и правил, особенно когда это китайское или корейское производство. Вскрытие VGA разъёма от монитора "Samsung SyncMaster, Model Name: 755 DFX L" показало такой порядок распайки проводов:
Только после полного отключения блокировщика скриптов и рекламы на этом месте появится полезная подсказка/ссылка/код/пример конфигурации/etc!
Шнур помечен как "AWM E101344-Z STYLE 20276 VW-1 80oC 30V Low Voltage Computer Cable". "Черный (масса)" - это медная сетка идущая вокруг кабеля, распущенная на жилы, которые обаты термоусадочными кембриками черного цвета.
Ниже ещё несколько схем по распиновке VGA разъёмов, к каким моникам они подходят я понятия не имею:
Вообще я в схемотехнике не особо силён, но инфа по распиновке VGA разъёма от монитора "Samsung SyncMaster, Model Name: 755 DFX L" из первых рук и надеюсь кому-то будет полезна.
